AC POWER SOURCE 분야의 선두기업
UPS
무정전전원장치

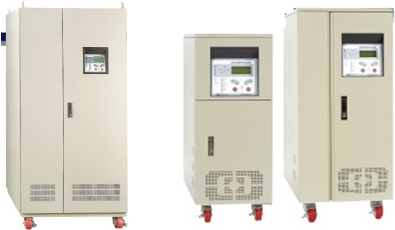

ACPU - Series (UPS, 무정전전원장치)
- 콤팩트한 디자인 (Compact Design)
- IGBT를 이용한 고주파 Sine Wave PWM 스위칭 방식
(High-frequency Sine Wave PWM Switching using IGBT) - 넓은 LCD 디스플레이 (Wide LCD display)
- 동작 내역 및 경보내역 자동로딩 (Automatic Loading of operation and alarm information)
- 다기능의 경보 및 계측치 표시 (Alarm and measured value of variable functions)
| 사양 (Specifications) AUCP-1010 | Capacity (KVA) | ||
|---|---|---|---|
| General Charac-teristic | Cooling Method | 강제공냉식 (Forced Air Cooled) | 7.5KVA |
| Service Rating | 100% 연속 사용 (100% continuous duty) | 10KVA | |
| Control Method | 고속 SWITCHING 방식 ( Fast SWICHING type) | 15KVA | |
| Used Element | DIODE & MOSFET TYPE | 20KVA | |
| Inverter Control Method | I.G.B.T 고주파(20khz) 순시제어, pwm방식 | 30KVA | |
| ST/SW Transfer Method | 순수 반도체에 의한 무순단 동기절체방식 | 50KVA | |
| Transformer Insulation Level | H종 (H Type) | 75KVA | |
| Input Power | Phase | 3Ø 3W, 3Ø 3W | 100KVA |
| Rated Voltage | 220V or 380V or (지정전압), 1Phase or 3Phase | ||
| Frequency | 60Hz ±5% | ||
| Output Voltage | Phase | 1Ø 2W | |
| Rated Voltage | 220V or 380V or (지정전압), 1Phase or 3Phase | ||
| Voltage Stability | ±2%이내 | ||
| Rated Frequency | 60Hz ±0.1Hz | ||
| Transient Voltage Variation | ±5% 이내 | ||
| Transient Response Speed | 20ms 이내 (±2%이내로 복귀시) | ||
| Output Voltage Regulation | ±5% 이내 | ||
| Wave Distortion | THD 3%이하 (LINEAR부하 100%시) | ||
| Total Efficiency | 85%이상 / 86%이상 / 88%이상 / 90%이상 | ||
| Overload Capacity | 정격의 120%에서 10분간 (과부하시 자동동기절체) | ||
| Power Factor | 0.8LAG이상 | ||
| Noise | 55dB이내 / 60dB이내 / 65dB이내 | ||
| Option | Supervisory Remote Control by RS-232C PORT | ||
| 사양 (Specifications) AUCP-3030 | Capacity (KVA) | ||
|---|---|---|---|
| General Charac-teristic | Cooling Method | 강제공냉식 (Forced Air Cooled) | 20KVA |
| Service Rating | 100% 연속 사용 (100% continuous duty) | 30KVA | |
| Control Method | 3상 전파, 6PULSE 위상제어 방식 | 50KVA | |
| Inverter Control Method | 고주파 Sine Wave PWM스위치방식 | 80KVA | |
| Input Power | Phase | 3Ø 3W, 3Ø 4W | 100KVA |
| Rated Voltage | 208, 220, 380, 480V ±10% | 150KVA | |
| Frequency | 60Hz ±5% | 200KVA | |
| Output Voltage | Phase | 3Ø 3W , 3Ø 4W | |
| Rated Voltage | 208/120V, 380/220V, 480V | ||
| Voltage Stability | ±2%이내 | ||
| Rated Frequency | 60Hz ±0.1Hz | ||
| Transient Voltage Variation | ±5% 이내 | ||
| Transient Response Speed | 20ms 이내 (±2%이내로 복귀시) | ||
| Output Voltage Regulation | ±5% 이내 | ||
| Wave Distortion | THD 3%이하 (LINEAR부하 100%시) | ||
| Total Efficiency | 85%이상 / 90%이상 / 92%이상 | ||
| Overload Capacity | 정격의 120%에서 10분간 (과부하시 자동동기절체) | ||
| Power Factor | 0.8LAG이상 | ||
| Noise | 60dB / 65dB / 70dB / 75dB | ||
| Transfer time when in synchro | 1MS 이내 | ||
| Switching Conditions | 인버터 비정상시 / 출력과부하시 / 직류전압시 / 수동절체시 | ||
| Storage BATTERY | Rated Voltage | 240V | |
| Max, Voltage | 270V | ||
| Remote Control | RS-232C Serial Communication (option) | ||
